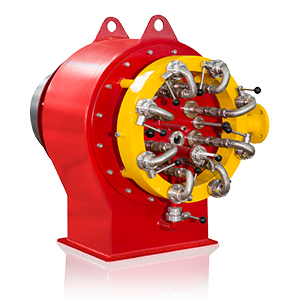

W-SCNG系列分體式燃燒器是針對天然氣及熱值超過5000Kcal/Nm3的氣體燃料量身設計的燃燒器，燃氣的噴嘴為多點多角度分散的噴射通道，中心穩燃技術加強了火焰穩定，結合旋流型的空氣噴射通道，加強了燃氣與助燃空氣的混合，從而保證了穩定充分燃燒。
      該燃燒器的中心區域內設計有穩燃裝置，可為進入該區域內燃料提供穩定燃燒的著火溫度，保證燃料穩定燃燒。
該燃燒器還具有如下性能特點：
      該系列燃燒器能確保在運行工況下保證火焰不偏斜，確保火焰不直接沖刷爐壁，火焰尺寸與鍋爐爐膛結構匹配；
      該系列燃燒器結構采用特殊設計，配風是以高強度的軸流風、中強度的旋流風以及低強度的中心低速風噴射進爐膛。其燃料的配給為可調的分級燃料輸送，以控制NOx及其他污染物的生成；
      該系列燃燒器運用了空氣分級超混合技術，燃燒更穩定可靠，溫度場更均勻，并實現NOx＜20mg/Nm3的超低排放。



氮氧化物排放NOx<20mg/Nm3

①適應燃料為：天然氣
②適應燃料的熱值范圍：>5000kcal/Nm3
③輸出功率：7MW-70MW
④調節比高達：1：10
⑤燃燒效率可達99.99%以上
⑥采用PLC/程序控制器等手段控制

● 運用燃燒仿真技術，實現個性化設計，火焰尺寸與鍋爐爐膛結構匹配
● 污染物排放低，NOx<60mg/Nm3, CO的排放為0
● 配合煙氣再循環使用，NOx<20mg/Nm3、CO的排放幾乎為0
● FGR系統自帶除水裝置，消除冷凝水對燃燒系統及鍋爐熱效率的影響
● 正常燃燒時，含氧量為2.5-4%,可低氧燃燒
● 采用全自動電子比例調節方式

● 風箱內流場優化設計，空氣壓降小。

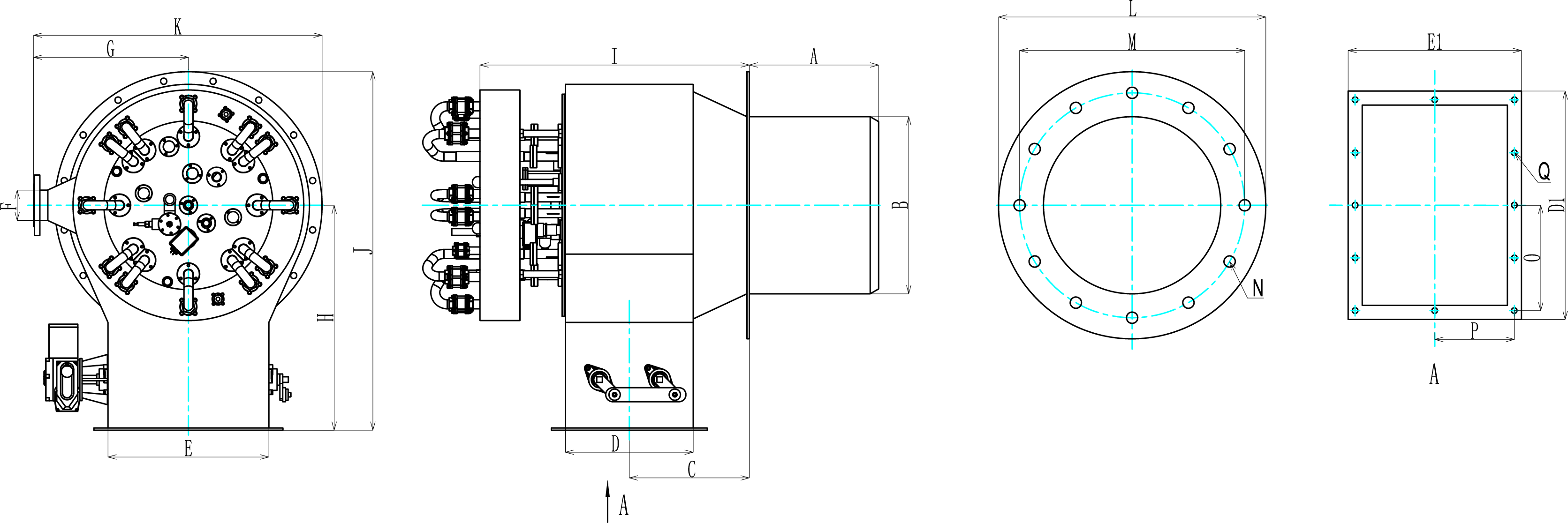

型號	A	B	C	D	E	F	G	H	I	J
W-SCNG10	400	610	410	420	520	500	600	DN100	530	650
W-SCNG15	430	620	410	420	520	500	600	DN120	530	650
W-SCNG20	450	630	430	450	550	580	680	DN125	550	800
W-SCNG25	450	720	460	500	600	600	700	DN150	580	800
W-SCNG30	450	760	460	520	620	600	700	DN200	595	820
W-SCNG35	460	860	600	800	900	1100	1200	DN200	750	1200
W-SCNG40	460	950	650	900	1000	1200	1300	DN200	780	1200
W-SCNG50	480	1000	780	920	1020	1350	1450	DN200	800	1320
W-SCNG60	500	1300	980	1100	1200	1500	1600	DN200	820	1350
W-SCNG80	600	1580	1140	1200	1300	1700	1800	DN200	920	1600
W-SCNG100	600	1600	1200	1300	1400	1800	1900	DN250	920	1600

型號	K	L	M	N	O	P	Q	R	S
W-SCNG10	1215	1145	890	710	660	8-M18	275	235	?18
W-SCNG15	1268	1160	980	720	670	10-M18	275	235	?18
W-SCNG20	1591	1275	1025	730	680	10-M20	315	250	?20
W-SCNG25	1810	1280	1058	820	770	12-M20	325	275	?20
W-SCNG30	11880	1305	1065	860	820	12-M20	325	285	?20
W-SCNG35	2031	2060	1564	960	910	12-M20	575	425	?20
W-SCNG40	2031	2220	1689	1060	1010	12-M24	625	475	?24
W-SCNG50	2045	2350	1900	1110	1060	12-M24	700	485	?24
W-SCNG60	2105	2400	1920	1410	1360	16-M24	775	575	?24
W-SCNG80	3100	2600	2000	1710	1645	20-M24	875	625	?24
W-SCNG100	3150	2600	2000	1750	1680	24-M24	925	675	?24

*尺寸單位：mm

序號	項目	技術參數
1	型號規格	W-SCNG10  W-SCNG15  W-SCNG20  W-SCNG25   W-SCNG40 W-SCNG60  W-SCNG80  W-SCNG100
2	適應燃料	天然氣/ 瓦斯氣/ 干氣
3	額定功率	7MW　        10.5MW       14MW　       17.5MW　      28MW             42MW         56MW         70MW
4	調節方式	全自動電子比例調節
5	調節比	10:1
6	NOX排放	≤10ppm
7	CO排放	≤10ppm
8	火焰尺寸	根據爐膛結構實現定制
9	燃燒形式	水平/垂直向上/垂直向下
10	過量空氣	α≤1.15
